Ubiquiti Wi-Fi FedExForumで最高のユーザー体験を提供

18,000席のFedExForumアリーナ UWB-XG

サムネイル

FedExForumは、テネシー州メンフィスのダウンタウンにある18,000席の多目的アリーナです。FedExForumはメンフィスグリズリーズNBAバスケットボールチームの本拠地であり、他のいくつかのスポーツイベントやコンサートの会場です。

アリーナやスタジアムでのWi-Fi体験が貧弱であることは、依然として一般的です。エンドユーザーにとって、これは多くの場合、Wi-Fiネットワークはアクセス可能だが接続が失敗することを意味します。必要な情報をすべて入力してもキャプティブポータル認証が失敗した場合、ユーザーはこれが自分の責任かどうかを疑問に思います。デバイスは、どこにもアクセスできないWi-Fi SSIDでハングします。ネットワーク接続がすでに成功している場合は、接続が遅くなったり断続的に停止したりするため、接続は無駄になる可能性があります。貧弱で悪いWi-Fi体験はイライラします。



アリーナWi-Fiには慎重な計画が必要

Wi-Fiを大規模な会場でうまく機能させることは、いくつかの理由で困難です。

1.オープンスペース

NBAバスケットボール場の長さは28.7 m(94フィート)、幅は15.2 m(50フィート)です。オープンエリアの全長は約400フィート(120 m)です。120 mの距離での空きスペースの損失は88 dBです。手や体からの減衰がないと仮定すると、電話機の送信電力は約+ 15 dBmです。これは、直接見通し内のアリーナの反対側にある電話機またはAPが、他の電話機またはAPからの信号を-72 dBmレベルで受信することを意味します。これは、チャネルを占有状態に保ち、チャネルの再利用はまだ不可能な-82 dBm CCAフレーム検出しきい値をはるかに超えています。

2.人体

人体の60%までが水です。水、特に人体のような塩水は、効率的にRFを吸収します。アリーナの伝播環境は、フルアリーナでは異なります。ネットワーク設計は、空のアリーナから本格的なアリーナまで、あらゆる条件に対応する必要があります。人体のRF吸収は、反射を減らし、アクセスポイントと電話の間のRF分離を高めるのに役立つので、アリーナのWi-Fiにとって有益です。

3. AP配置の制限

APは可視性を制限したり、ゲストを気をそらすことはできません。一般的なAPの配置には、キャットウォーク、スコアボード、手すり、座席の下、座席の後ろのテラスまたは壁などがあります。指向性アンテナは、RFエネルギーを集中させるのに役立ちます。さまざまな種類のアリーナ構成(バスケットボール、アイスホッケー、コンサート)がデザインに影響を与えます。たとえば、バスケットボールとコンサートの構成は異なります。忙しい場所では、設定は季節の間に毎日変わります。

4.高ピークトラフィック

ゲストはイベントの前や休憩中に自分の電話を最も使用しています。トラフィック負荷は急速に変わります。最高のユーザーエクスペリエンスのために、ネットワークは使用可能なスループットですべてのピークを処理するべきです。

5.調査の難しさ

Ekahau ESSのような調査ツールは、Wi-Fi通信範囲を測定します。ソフトウェアはラップトップ上で動作し、ユーザは測定された空間内を移動して測定箇所をマーキングし、マウスクリックでマッピングする。ゲーム中は完全な調査はできません。対象範囲の調査は空の領域に対して行われますが、これには人体の影響が含まれていません。測量用アダプタはアンテナが優れており、実際の電話よりも高い信号レベルを示します。さらに、同じメーカーやモデル内であっても、電話機間には大きな違いがあります。

進化するデザイン

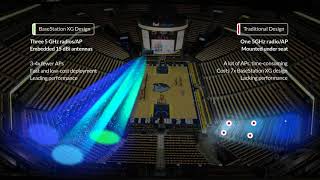

FedExForumは3つのSSIDを提供します:ゲスト、スタッフ、そしてプレス/メディア。UniFi-Memphis SSID(ファン用)はキャプティブポータルを使用しません。FedExForumは、5GHzでのみUniFi-Memphis SSIDを提供します。大多数の電話機はすでに5GHz帯域をサポートしています。iPhone 5(2013年9月発売)以降のモデルは5GHz Wi-Fiを提供します。Androidデバイスは、Galaxy S III(2012年11月)およびHTC One X(2012年2月)以降、5GHzを広くサポートしています。2.4GHz専用デバイスのほとんどは特殊用途の電話機であり、民生用デバイスではありません。低価格のエントリーレベルのラップトップも2.4GHzしか提供しないかもしれませんが、ファンはアリーナでそれらを使用しません。FedExForumアリーナのWi-Fi設計は時間とともに進化し続けてきました。設計は2018年3月上旬まで座席の下のUAP-AC-Mアクセスポイントを使用していました。現在、ボールの設計はスコアボードおよびキャットウォークに取り付けられたBaseStation XG(UWB-XG)および壁統合されたUAP-AC-IW-PROを使用します。

UWB-XGは、下部および上部ボウルエリアに14,250席あります。これらの高密度アクセスポイントには3つの5GHz無線があり、それぞれ10/15 dBiの統合指向性パネルアンテナを使用しています。3つの無線機はすべて異なる周波数範囲を持ち、隣接する無線機が互いに干渉するのを防ぐためにバンドパスフィルタを備えています。指向性アンテナは、RFエネルギーを集中させ、APレシーバの受信信号レベルを大幅に向上させるのに役立ちます。電話機はより高いMCSを使用して転送をより迅速に完了できるため、アップリンクSNRが向上すると無線の使用率が向上します。

RF設計では、チャネルの再利用を最大化するために20MHzチャネル(VHT20)を使用しています。下段のボウルと上段のボウルは、132〜144以外の5GHzチャネルをすべて使用します。PinnacleレベルのAPはこれらのチャネルを使用します。これらのAPは低RF電力を使用します。

スコアボード/キャットウォーク搭載のマルチ5GHz無線APを使用すると、費用効率が高くなります。ケーブル配線とAPの取り付けは困難な場合があるため、必要な作業を最小限に抑えることが理にかなっています。14,250席を​​扱うのは26トリプル5GHz無線UWB XGだけです。迅速な計算は実現可能性をチェックするのに役立ちます。ユーザーの50%がWi-Fiを同時に使用する場合、これは約90クライアント/ 5GHz無線を意味します - これは無線機が処理できるものです。

素晴らしいパフォーマンス

アリーナのキャパシティテストとパフォーマンスデータの収集にはいくつかのフェーズが含まれており、独自のブログ投稿に値する。パフォーマンスの直接的な指標の1つは、Speedtest.netが収集したスループットデータです。このデータには、その分野のエンドユーザーによって実行されたすべてのテストが含まれます。生データには有線テストも含まれているので、この目的のためにiOSとAndroidのデータポイントを除くすべてを除外することは理にかなっています。

パフォーマンスは素晴らしく見えます。線形トレンドラインは、アップリンクとダウンリンクの両方で50 Mbpsに達します。

最も低い値が最も重要です。全期間で、4 Mサンプルのみが1Mbpsパフォーマンスレベルを下回っています。1 Mbpsのしきい値で計算されたSLAは、ダウンリンクで99.5%、アップリンクで98.5%のコンプライアンスを示します。これは素晴らしい結果です。
14,781人のファンがいる試合の間もパフォーマンスは優れたままです。68の2つのサンプルだけが1Mbpsパフォーマンスを下回ります。これにより、SLAは97%コンプライアンスになります。
平均して、FedExForum Wi-Fiは各ユーザーのゲーム中に10〜80Mbpsのスループットを提供します。この性能は素晴らしいです。

UniFi SDNコントローラがネットワークへの洞察を提供

Ubiquiti SDN Controllerはネットワークへの洞察を提供します。これらには、DPI統計、トラフィック量、およびチャネル割り当て、無線使用率、フレーム再試行などのRF統計が含まれます。これらは、ネットワークの調整や問題のトラブルシューティングに役立ちます。

下のグラフは、さまざまなチャネルでのクライアント配布のスナップショットを示しています。UWB XGはそれらを使用しないため、チャネル132〜144の占有率は低くなります。ピナクル地域のUAP-IWはこれらのチャネルを使用します。これらのAPはゲーム終了後3/24/18にインストールされました。

アリーナWi-Fiの再定義

UniFi BaseStation XGは、妥協のない高密度環境と最適なパフォーマンスのために設計されています。内蔵の高利得アンテナはスコアボードまたはキャットウォークから操作するための範囲を提供します。1つのAPに3つの5 GHz無線があると、APが少なくなり、取り付け作業が少なくなり、展開が速くなります。UniFi SDNコントローラソフトウェアは、ネットワーク全体を展開および管理するための使いやすいソリューションを提供します。これまでのすべてをUbiquiti価格モデルと組み合わせます。UniFiの分野Wi-Fiは、3年間で競合他社のソリューションの15%のコストがかかります。それは素晴らしい価値です!
